Maschinenpark
Fertigungskapazitäten für komplexe Geometrien
Unser Fertigungsprozess basiert auf einem umfangreichen Maschinenpark mit CNC-gesteuerten Bearbeitungszentren, darunter 5-Achs-Technologie für komplexe Geometrien und höchste Präzision. Diese Ausstattung ermöglicht uns eine flexible und wirtschaftliche Fertigung – vom Einzelteil bis zur Serie.
Durch die nahtlose Integration von CAD/CAM-Systemen verbinden wir Konstruktion und Fertigung in einem durchgängigen digitalen Workflow. So garantieren wir Ihnen effiziente Prozesse, reduzierte Durchlaufzeiten und maximale Qualität – abgestimmt auf Ihre Anforderungen.

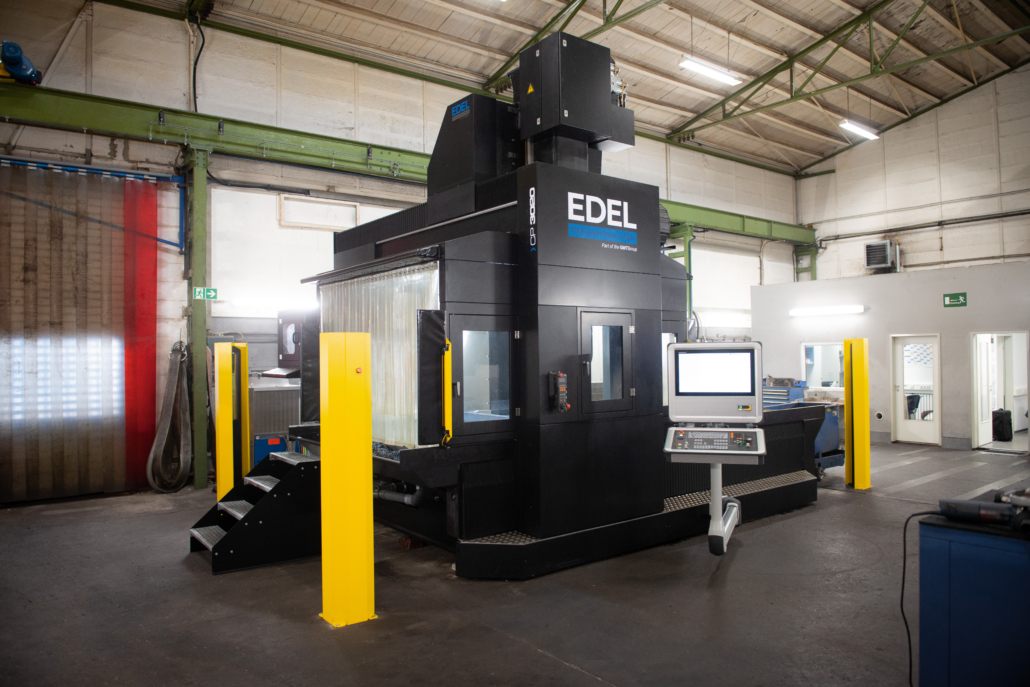

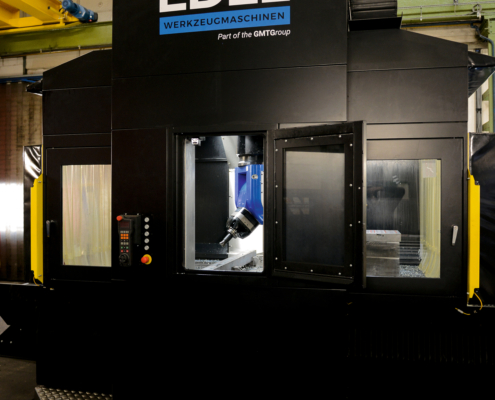

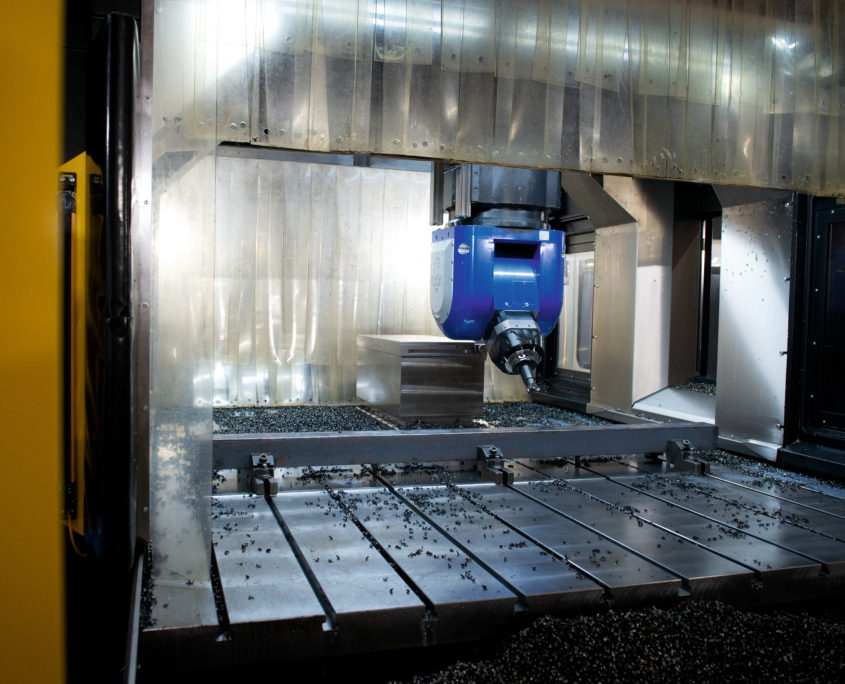

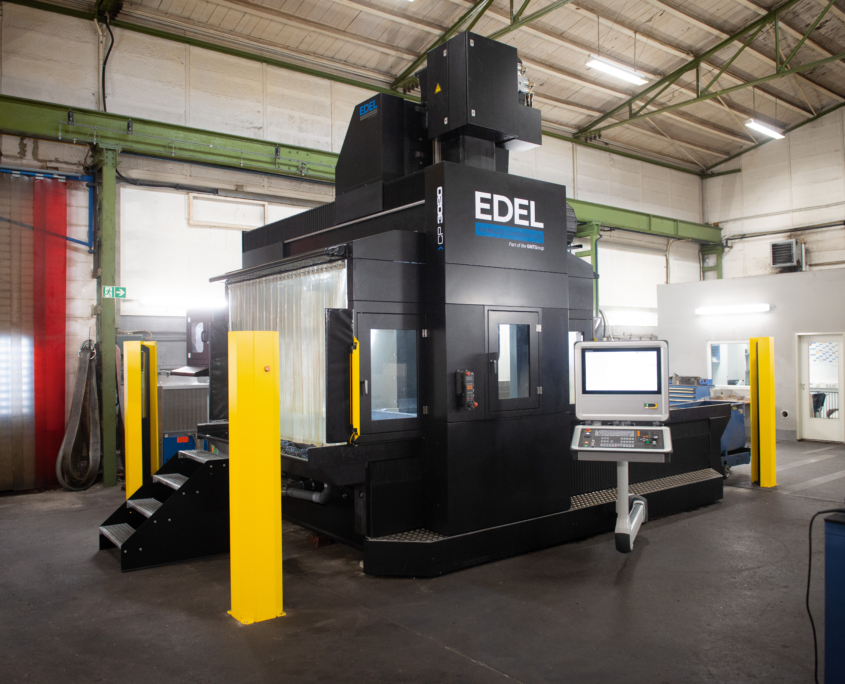

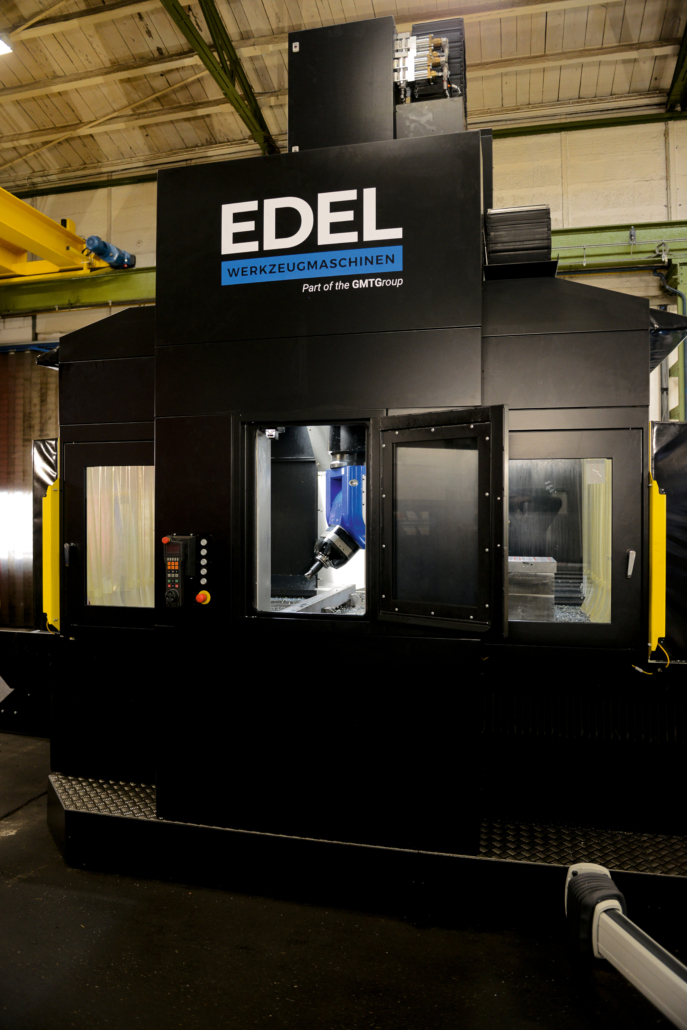

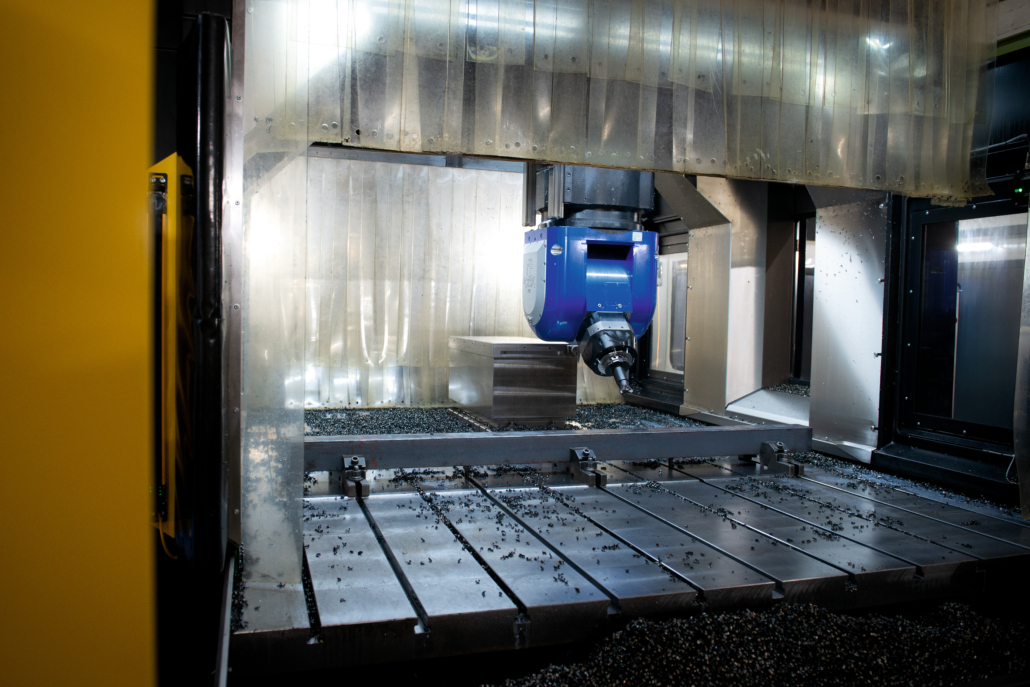

EDEL 3020 Portal
Kraftvoller 5-Achs Portal-Allrounder mit 3 x 2 Metern Bearbeitungsfläche und Direktantrieben

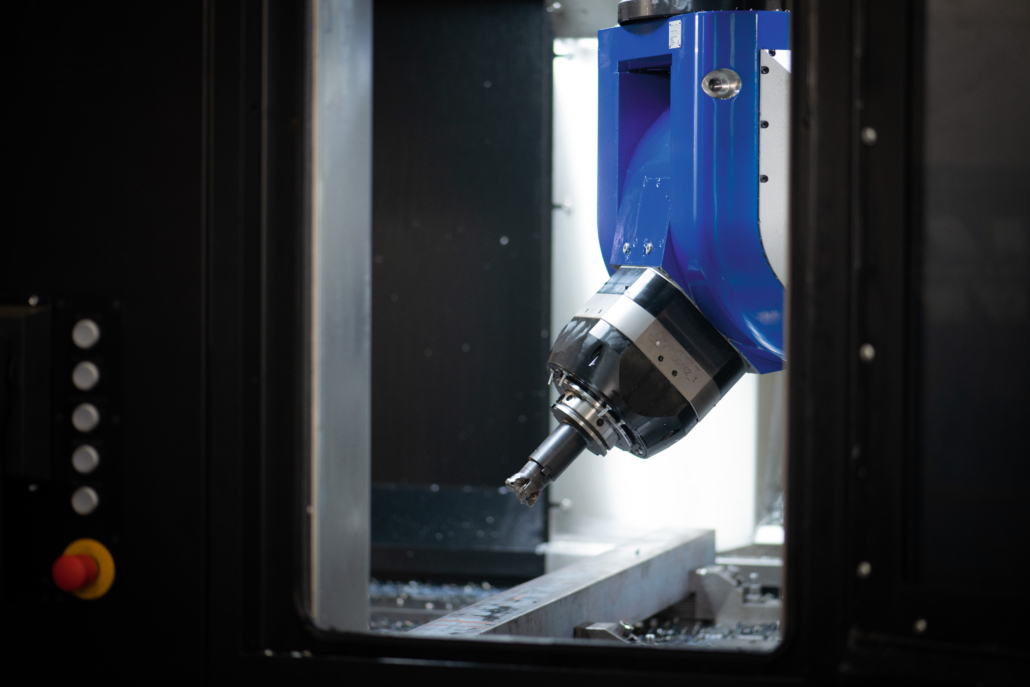

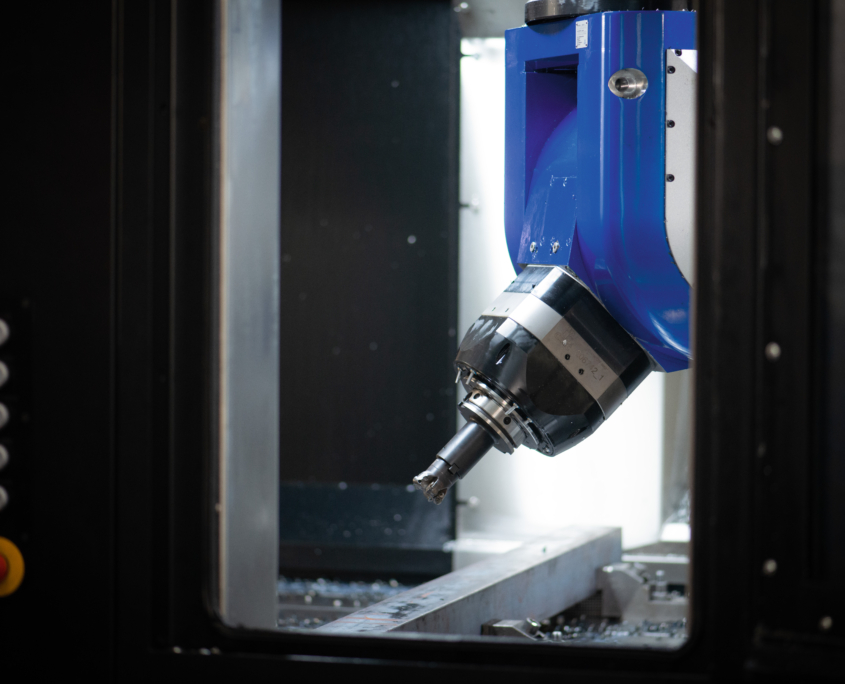

- 5-Achs-Simultanbearbeitung dank 2-Achs-NC-Bearbeitungskopf M21 mit UHT DirectDrive
- Kraftvolle Frässpindel mit 12.000 min-1
- Hochsteifes Doppelportal für beste Bearbeitungsergebnisse
- Großer Arbeitsraum bei kleinster Aufstellfläche
- HEIDENHAIN TNC 640
- Rundum-Zugang zum Arbeitsraum
- Werkzeugmagazin mit 64 Plätzen
- Verfahrwege x / y / z
- 3.000 / 2.000 / 1.200 mm
- Eigenschaften
- 5 Achsen
10 Tonnen Tragkraft
- Portaldurchgang
- 3.300 x 1.400 mm

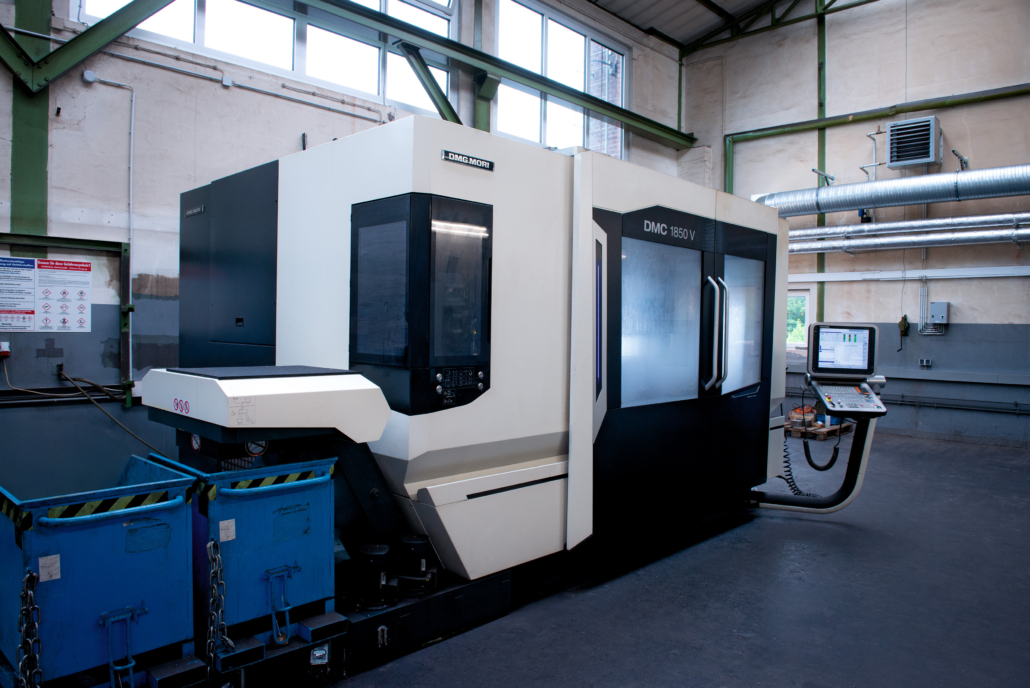

DMC 1850V
- Maximale Tischbeladung: 3.000 kg
- Inline-MASTER mit 18.000 U/min.
- Hohe Genauigkeit: Kreisform-Genauigkeit < 5 µm dank integriertem Kühlkonzept und SmartSCALE (Messsystem)
- Eilgänge (Rapid Traverse): bis 42 m/min.
- Thermisch stabil: umfassende Kühlung (Motor, Spindel, Kugelgewindemuttern, Führungen) für Langzeitpräzision
- Verfahrwege x / y / z
- 1.850 / 700 / 420 mm
- Eigenschaften
- 3 Achsen

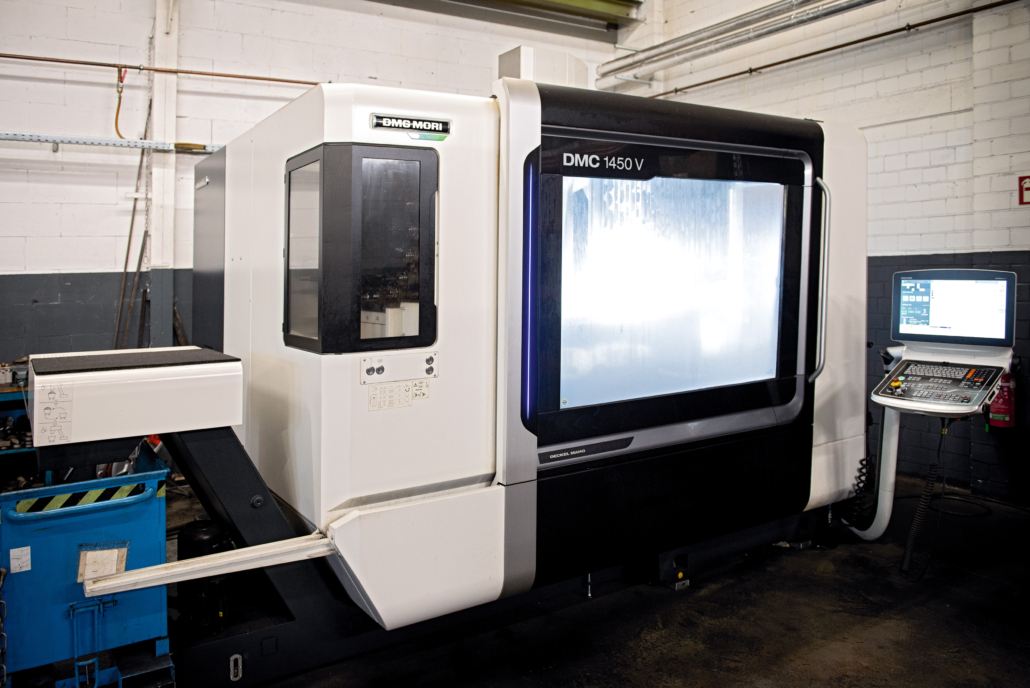

DMC 1450V
- Maximale Tischbeladung: 2.000 kg
- Inline-MASTER mit 18.000 U/min.
- Präzisionsmerkmale: Direktmesssysteme (Wegmesssysteme) in allen Achsen.
- Eilgänge (Rapid Traverse): bis 42 m/min.
- Thermisch stabil: umfassende Kühlung (Motor, Spindel, Kugelgewindemuttern, Führungen) für Langzeitpräzision
- Verfahrwege x / y / z
- 1.450 / 700 / 480 mm
- Eigenschaften
- 3 Achsen

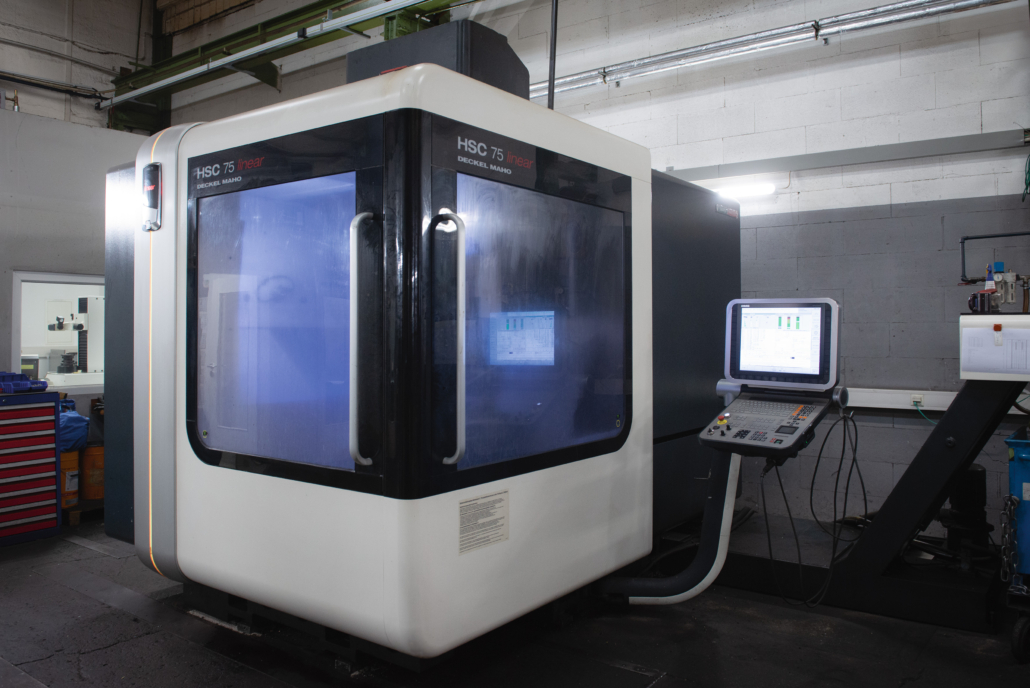

HSC 75
- Tischbelastung ca. 800 kg.
- Antrieb: Linearantriebe auf allen Achsen → sehr hohe Dynamik, Beschleunigung > 2 g.
- Spindel: 18.000 U/min.
- Spindelmotorleistung: ca. 46 kW
- Drehmoment an der Spindel: etwa 80 Nm
- Werkzeugmagazin: 60 Stationen
- Eilgang (Rapid Traverse): bis zu 90 m/min.
- Verfahrwege x / y / z
- 750 / 600 / 380 mm
- Eigenschaften
- 3 Achsen

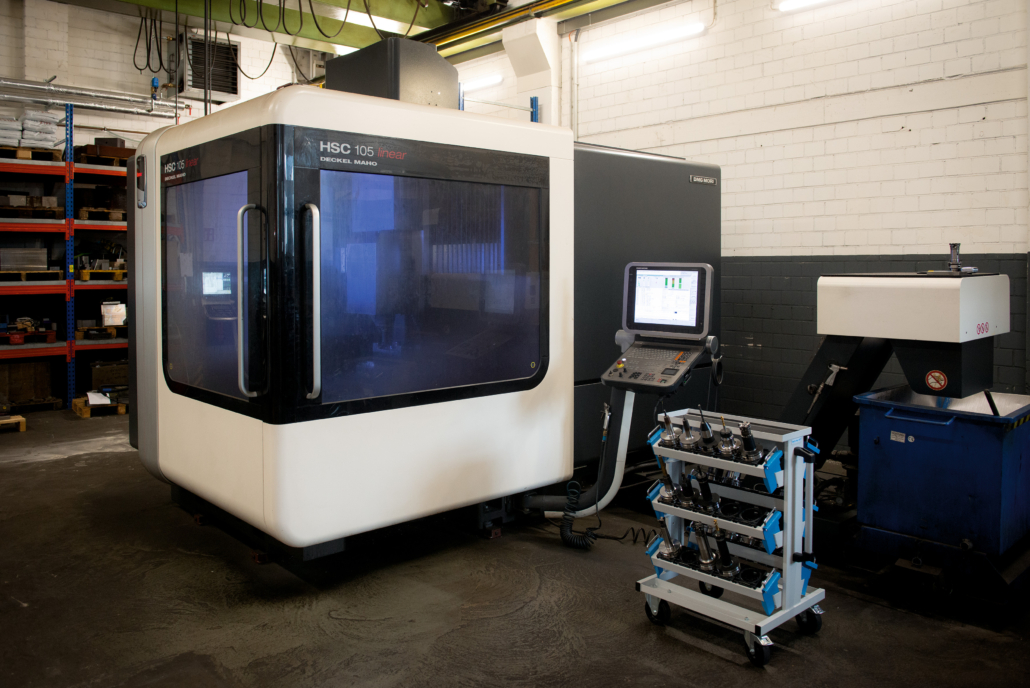

HSC 105
- Spindel: 18.000 U/min.
- Antrieb: Linearantriebe auf allen Achsen → sehr hohe Dynamik, Beschleunigung > 2 g.
- Maschinenbett: Grauguss, thermosymmetrisch ausgelegt für Stabilität.
- Präzision: Direktmesssysteme, hohe Wiederholgenauigkeit, gute Oberflächengüte (HSC-Charakter) dank Kühlkonzept.
- Schnelle Rapids: Rapid Traverse bis 90 m/min.
- Verfahrwege x / y / z
- 1.050 / 800 / 430 mm
- Eigenschaften
- 3 Achsen
